日前，山東能源棗礦集團柴里煤礦選煤廠傳來喜訊，該廠創新研發的雙錐無壓三產品重介旋流器和基于專家模型重浮聯合工藝及精煤質量控制智能決策系統先后經中國煤炭工業協會科學技術成果鑒定，分別達到國內領先水平和國際領先水平。這些成績的取得和柴里煤礦選煤系統的技術升級及智能化建設工作密切相關。
近年來，柴里煤礦選煤廠加快推進洗選系統智能化建設，搶抓科技發展新機遇，積極探索煤礦智能化建設與煤炭洗選專業的深度融合，逐步實現從“人控”到“數控”全面升級、從“自動”到“智能”全面提速，在實踐中探尋建成“世界一流能源企業”目標的智能化發展之路。
煤炭洗選的“硬件”難題
柴里煤礦選煤廠是一座集礦井毛煤提升、原煤洗選加工、商品煤外運銷售于一體的礦井型選煤廠，年入洗能力為240萬噸。柴里煤礦作為一個開采60年的老礦井，因煤炭?jī)?chǔ)量減少和采煤工藝提升，升井毛煤及入選原煤煤質變化頻繁、原煤物料粒度組成和密度組成不穩定、密度級物料含量大幅波動、硫及煤泥含量增高等成為選煤廠面臨的“洗選”難題。
為解決這些難題，柴里煤礦選煤廠打破常規，與威海海王旋流器有限公司攜手，在保留傳統旋流器優點基礎上，進行全面深入優化升級。

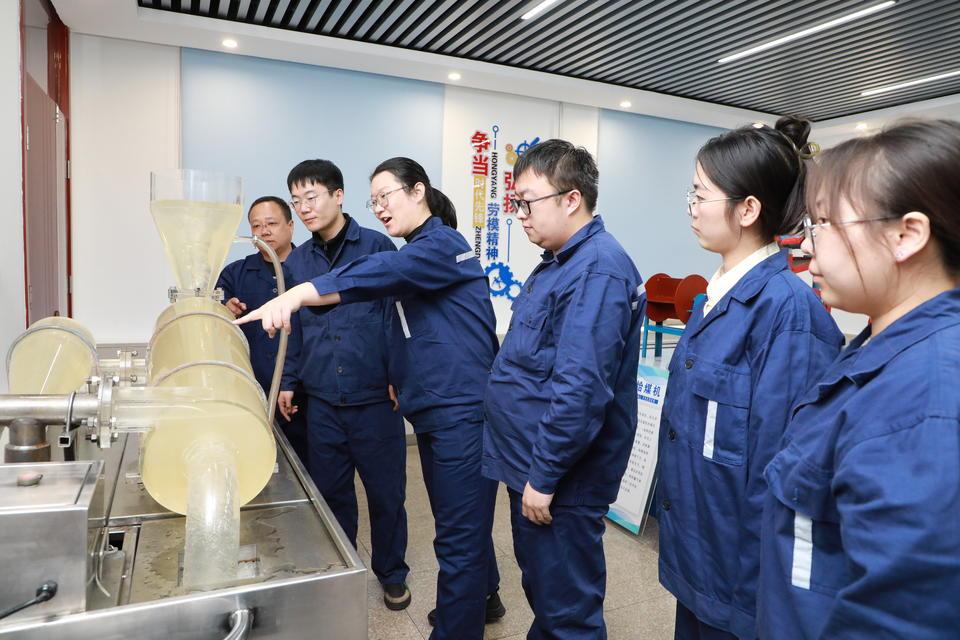

他們通過分析現場不同煤質，結合理論數據分析，不斷調整三產品旋流器結構，模擬其內部流場，并對比不同煤樣分選效果，優化三產品旋流器結構。通過數十次進行實驗室模型試驗、半工業帶煤試驗以及現場工業應用試驗，最終實現設備改造及高精度分選的目標。
“由于這種新型設備是在全國第一家使用，海王也是第一家研制，在我們廠第一次使用，所以剛開始我們心里都沒有底。”選煤廠主任工程師徐同金說，于是我們一塊研究、一塊探討，通過重新設計，使定制雙錐無壓旋流器根據現場煤質及處理量要求，更好滿足現場生產需求，提高精煤回收率和分選精度。

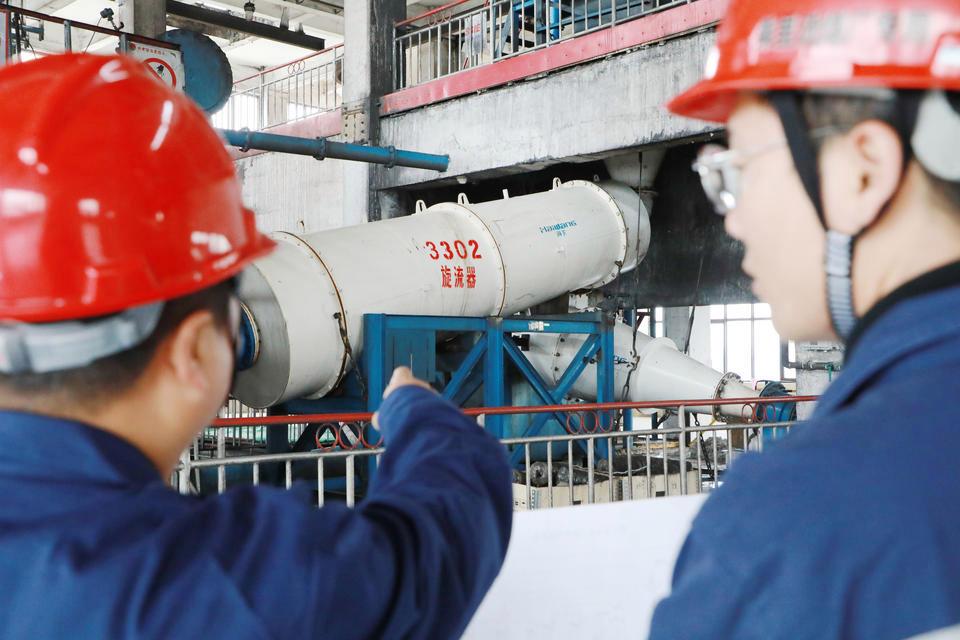

升級后的定制型雙錐結構設計（一段、二段均帶有圓錐段），在三產品旋流器分選工藝參數相同條件下，通過旋流器一段與二段筒體長度、一段與二段筒體錐角、原煤進料口、介質進料口、一段溢流口、一二段連接口、二段溢流口、二段底流口等結構參數與原煤煤質優化與匹配，達到一段、二段分選密度與煤質的高度匹配。
那么旋流器是如何在復雜多變的原煤中快速、高精度的分選出精煤、中煤和矸石的？
重介質懸浮液首先由泵打入到旋流器內，在旋流器內部形成內、外兩個螺旋狀的分選場，越靠近中心密度越低，越靠近邊緣密度越高。入洗原煤從入料口自流入一段旋流器內部，在內部根據原煤密度不同進行有效分選，輕產物（精煤）順著內螺旋從中心空排出，重產物（中煤和矸石）順著外螺旋逆流而上進入二段，在二段內部再次根據密度的不同進行分選，中煤和矸石兩種產品。
“該系統具有分選精度高、維護量小、結構簡單等優勢，在保證泵同樣轉速的前提下提高分選壓力，降低介質消耗以及設備能耗，既節能又環保，且分選精度高。”徐同金說，“另外，我們還根據現場需要，安裝多個傳感器，根據不同煤種所需要的分選密度，自動控制相應的分流閥和補水閥，精準達到所需的密度，最終保證洗選的精度以及分選效果。現在成功投入使用才發現效果確實是很好。”徐同金感慨。
“這套系統使用以來，分選精度從以前的0.5mm提高到了現在的0.25mm，原煤處理量同比提升了5%，單系統能耗降低了7%，精煤產率提高了1.5%。2021年至今，這個小小旋流器已為我們創造近4000萬元的經濟效益。日前，經中國煤炭工業協會科學技術成果鑒定，達到了國內領先水平，還獲得山東省裝備制造協會二等獎，中國安全生產協會安全科技進步獎。”柴里煤礦選煤廠廠長王良說。
煤質分選的“智慧大腦”
“8級精煤灰分偏低……”日前，筆者在柴里煤礦選煤廠智能集控中心，聽到集控電腦傳來的聲音，這是一種煤質預警信號，原因是煤質變化，密度設置偏低，導致灰分偏低。這就是他們新研發的基于專家模型浮選工藝及精煤質量控制的智能決策系統，通過在線提前預警，能夠及時準確提供數據支持，減少人為操作誤差，進一步穩定產品煤質。
有了旋流器的“硬件”升級，他們又將精力投入到“軟件”改造上。他們通過建立智能集控中心，與中國礦業大學攜手，共同研發了這套基于專家模型重浮聯合工藝及精煤質量控制智能決策系統。
“這個系統，以‘塊煤重選-粗煤泥直接回收-煤泥浮選’典型工藝為研究對象，利用物料與礦漿灰分在線檢測手段，結合原煤煤質分析數據、歷史生產數據和工業現場調試數據，建立一個實時校正數學模型和預測全流程生產工藝參數優化的專家決策模型。”選煤廠生產科科長宋軍說。
只見宋軍指著，7臺智能化集控電腦、1面由30塊屏幕無縫拼接的超級巨大屏幕上顯示著選煤廠的所有場景，工作人員、設備布局、廠房……一個個盡收眼底。密控調度員只需要輕輕一點鼠標，進入智能集控平臺，便可隨意切換圖像，查看各個崗位生產狀況。
宋軍說，這是全廠的集控中心，集中控制覆蓋面達100%。通過引入模型，實現生產設備遠程自動開停，輸入原煤浮沉、理想精煤灰分等煤質數據，自動顯示理想分選結果、重介灰分、浮選灰分、粗煤泥灰分等指標，自動生成重介分選密度、系統煤泥含量區間、浮選藥劑添加制度操作數據，輕點屏幕即可輕松掌控，確保精煤回收率、洗混煤發熱量等控制在指標以內，實現生產全過程的數據管理，就像為選煤生產線安裝一個“智慧大腦”。
集控員白茂玲說：“自從有了這個系統，我們工作變得輕松多了。現在，我們只需輸入生產精煤等級和標準，系統就會自動調節入洗原煤密度和灰分。這種智能化生產方式，讓我們對未來充滿了信心。”
這個模型今年經中國煤炭工業協會科學技術成果鑒定為國際領先水平，還榮獲山東省能源局2023年能源行業軟科學研究課題研究成果良好課題，山東省煤炭行業協會2022年煤炭行業優秀質量管理小組成果二級等榮譽稱號。
